Il permet de récupérer une valeur, qui contient la température de la pièce

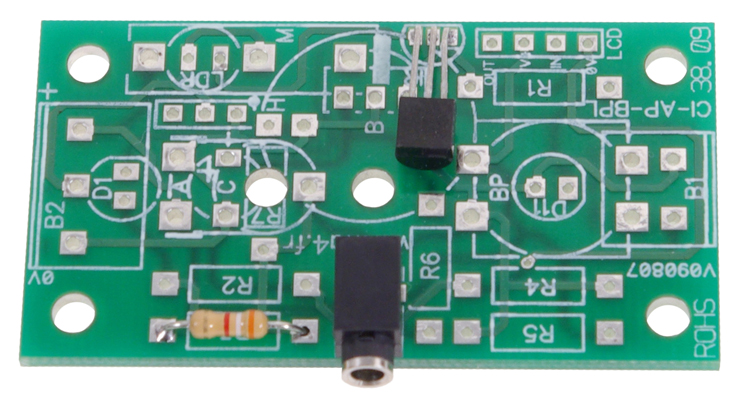

Module équipé d’un capteur résistif (CTN) dont la valeur dépend de la température. Il s’agit d’une thermistance à coefficient de température négatif. La surface sensible du capteur réagit à la température (-30 °C à +125°C, tolérance +/- 10%.) et fournit une tension proportionnelle à la valeur de la température Il se connecte sur une entrée analogique du boîtier de commande AutoProg.
Ce capteur permet de mesurer un niveau de température.

On exploite la valeur de la tension provenant de ce module en la convertissant en une valeur numérique sur une échelle de 0 à 255. Cette valeur numérique est stockée dans une variable. Elle est proportionnelle à la température du capteur. Une instruction de test ou de calcul permet d’exploiter la valeur stockée dans la variable.

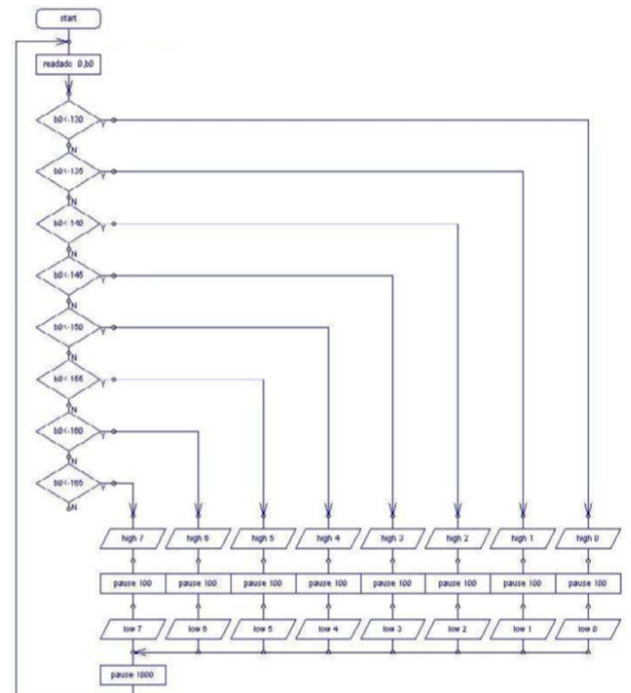

EXEMPLE DE PROGRAMME :

instruction READADC suivie du numéro d'entrée, et d'une variable, permettra de stocker la température. ensuite on fait des tests sur la variable. possibilité de fonctionnemet :

Simuler un bargraph clignotant des LED de sorties en fonction de la température
Connecter le module «capteur de température éco sur l’entrée «An0» Une des sorties de «Out0 à Out7» clignote en fonction de la température détectée par le capteur:
Out0 = si la température est plus petite que la valeur numérique de 130 soit environ 18°

Out1 = si la température est plus petite que la valeur numérique de 135 soit environ 20°

Out2 = si la température est plus petite que la valeur numérique de 140 soit environ 22°

Out3 = si la température est plus petite que la valeur numérique de 145 soit environ 24°

Out4 = si la température est plus petite que la valeur numérique de 150 soit environ 26°

Out5 = si la température est plus petite que la valeur numérique de 155 soit environ 28°

Out6 = si la température est plus petite que la valeur numérique de 160 soit environ 30°

Out7 = si la température est plus petite que la valeur numérique de 165 soit environ 32°

NOTA : Ce capteur de température étant équipé d’une sonde non calibrée, les valeurs utilisées sont indicatives il est éventuellement nécessaire de procéder à des essais pour affiner les seuils de détection. En maintenant la sonde du capteur entre les doigts, vous faite monter sa température et vous devez constater le changement de la sortie activée et donc de la LED qui clignote.
