Il permet de récupérer une valeur, qui contient la luminosité de la pièce

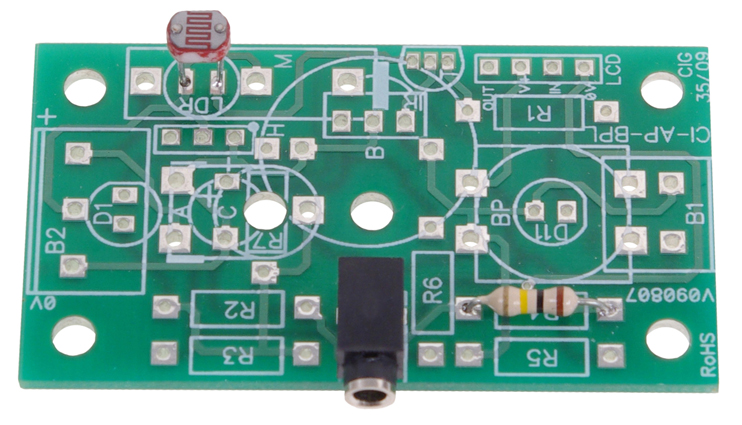

Module équipé d’un capteur résistif (LDR) dont la valeur dépend de la lumière. La surface sensible du capteur réagit à la lumière visible (longueur d’onde env. 400 nm à 700 nm) et fournit une tension proportionnelle à l’intensité lumineuse.

Il se connecte sur une entrée analogique du boîtier de commande AutoProg. Ce capteur permet de mesurer un niveau de lumière.

On exploite la valeur de la tension provenant de ce module en la convertissant en une valeur numérique sur une échelle de 0 à 255. Cette valeur numérique est stockée dans une variable. Elle est proportionnelle à l’intensité lumineuse reçue par le capteur. Une instruction de test ou de calcul permet d’exploiter la valeur stockée dans la variable

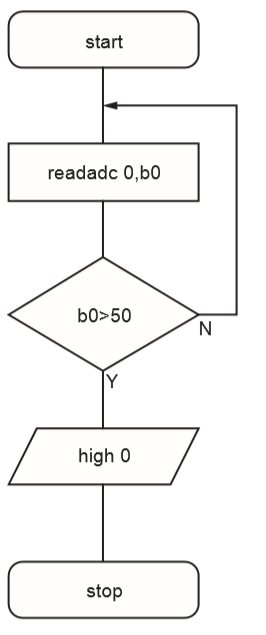

EXEMPLE DE PROGRAMME :

instruction READADC suivie du numéro d'entrée, et d'une variable, permettra de stocker la température. ensuite on fait des tests sur la variable. possibilité de fonctionnemet :

Connecter le module LDR sur l’entrée analogique An0. L’instruction readadc 0,b0 convertit le niveau de lumière captée en une valeur décimale sur une échelle allant de 0 à 255. Le résultat de la conversion est stocké dans la variable locale b0. Si le niveau de lumière est inférieur à 50 (valeur arbitraire), la sortie Out0 est activée de manière permanente. Pour relancer le programme d’acquisition du niveau de lumière, on peut appuyer sur le bouton Reset du boîtier de commande AutoProg
