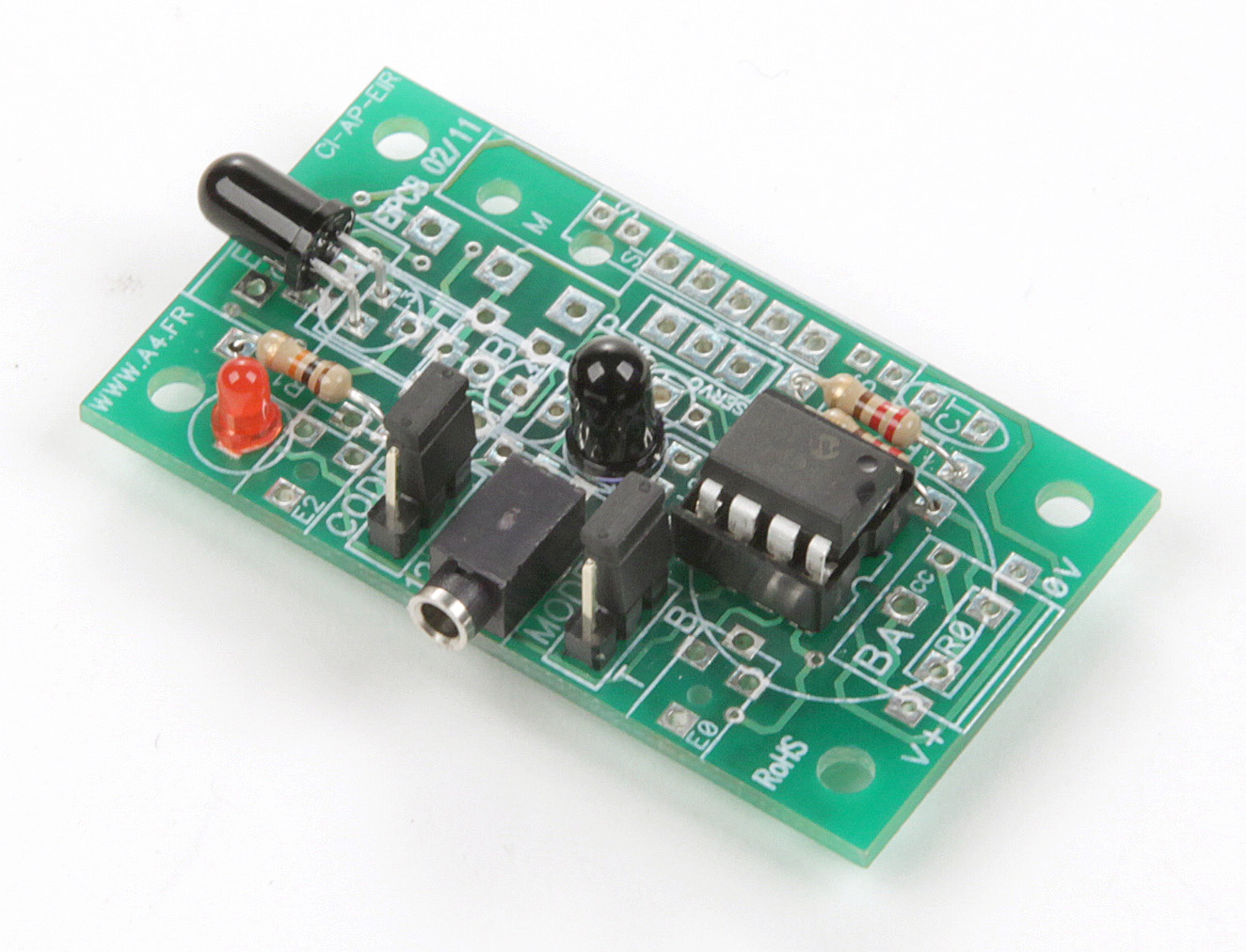

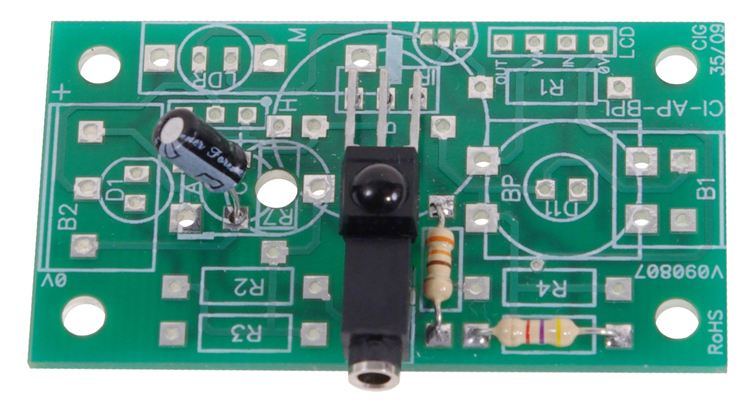

Pour une barrière infrarouge il vous faut un actionneur (emetteur IR à droite) et un capteur (Récepteur IR ci dessous )

Module équipé d’un capteur infrarouge qui fournit une information qui correspond au code émis par une télécommande Picaxe fonctionnant selon le standard Sony. Il peut aussi être utilisé avec le module balise émettrice infrarouge ou le module émetteur pour barrière infrarouge. Son angle de détection est de 90°, sa sensibilité s’étend jusqu’à 10 m. Il se connecte sur une entrée numérique du boîtier de commande AutoProg.

Ce module est prévu pour fonctionner avec l’un des modules émetteurs suivants :
Fonctionnement avec la télécommande Picaxe OU module d'émission IR

Avec module émission IR

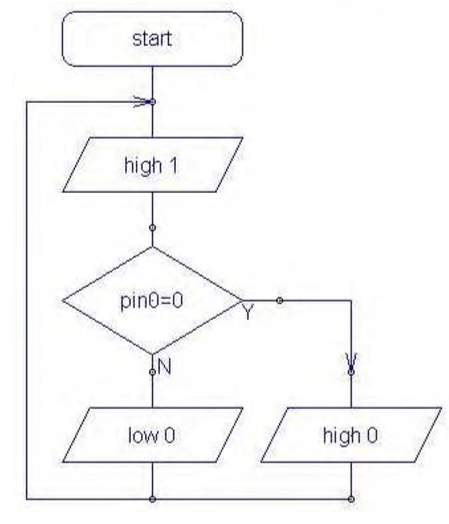

Connecter le module récepteur IR sur le boîtier Autoprog sur l’entrée: «In0» Connecter un module émetteur IF (K-AP-MEBIR) sur la sortie «Out1» Transférer le programme. Positionner les deux modules de telle sorte que les diodes émettrices et réceptrices de ces deux modules soient face à face et que la diode de la sortie «Out0» soit allumée. La coupure du faisceau doit provoquer l’extinction de la diode de la sortie «Out0»
